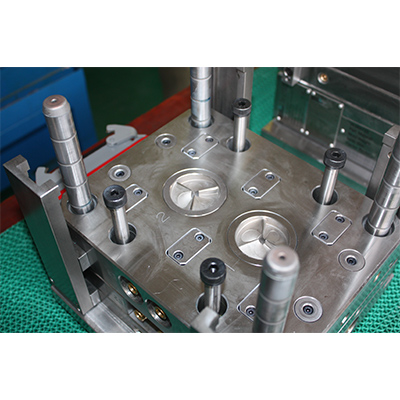

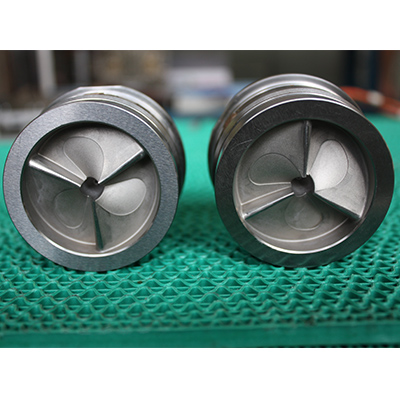

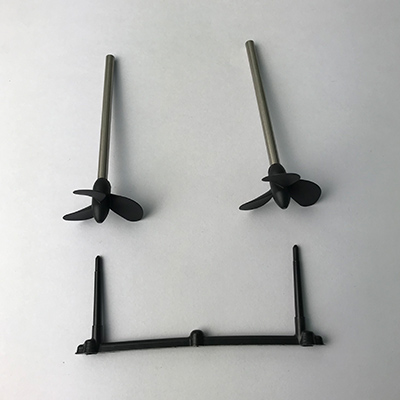

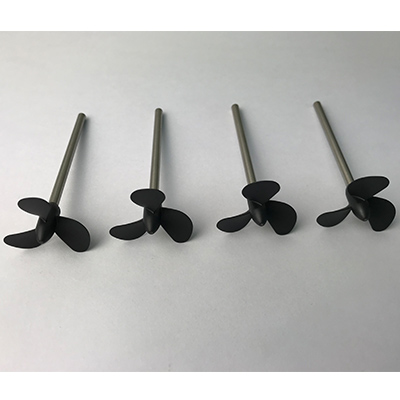

3 Плесень 49113-21

Форма с 3 пластинами также называется прессформой с точечными воротами.

Есть две разделительные поверхности для разделения формы на три части. По сравнению с двумя пластинчатыми формами добавляется пластина ворот трех пластинчатых форм. Он подходит для форм, не допускающих следов ворот вокруг изделия. В этом типе пресс-формы используются заостренные ворота, поэтому ее называют точечной формой для ворот.

Типичный процесс движения формы 3 пластин

Процесс открытия пресс-формы: трехпластинчатая пресс-форма имеет два процесса расставания, первый между обнажающей пластиной и пластиной полости, а второй раз между пластиной полости и основной пластиной. Когда сторона сердечника вытягивается машиной для литья под давлением, так как пластины A и B оснащены фиксатором с защелкой, и между зачистной пластиной и пластиной A нет соединения или препятствия (в большинстве случаев тяга также оснащена пружиной) В это время, Обнажая плита сперва отделена от плиты полости вытягивая силой, и плита полости двигает назад с плитой ядра. При перемещении на заданное расстояние он блокируется блоком ограничения тяги, потому что пластина A продолжает двигаться вместе с машиной для литья под давлением. Поэтому, тяговая штанга также управляется, и тяговая штанга управляет обнажая плитой для того чтобы двинуть к следующему установанному расстоянию и после этого тяговая штанга и плита полости останавливают двинуть.

Машина для литья под давлением продолжает двигаться назад, поскольку тяговое усилие продолжает увеличиваться, превышая силу блокировки замка защелки, пластина A отделяется от пластины B и останавливается при достижении установленного расстояния.

Плита выталкивателя управляет механизмом выталкивателя (штырь выталкивателя, штанга выталкивателя, и лифтер) для начала движения выталкивания, и законченный продукт извлечен (автоматически упаденный или извлеченный роботом).

Зажимать процесс-когда механизм отката на плите выталкивателя, плита выталкивателя принудительно вытягивана назад машиной инжекционного метода литья перед зажимать.

Под нажатием машины для литья под давлением сердечник перемещается вперед к стороне полости, если выталкивающая пластина заранее не оттягивается назад, обратный штифт сначала контактирует с пластиной полости. Под силой реакции пластина эжектора возвращается с помощью возвратного штифта.

Пластина B прижимается к пластине A и пластине для снятия изоляции и, наконец, полностью затягивается. Сопло на машине инжекционного метода литья близко приспособлен с втулкой сопла на прессформе, и следующий цикл инжекционного метода литья начат.
