Пластичный Процесс Производства Прессформы

Ключи для получения высококачественного процесса изготовления пластиковых форм

Ключевой момент высокого качества литьевые формы & формование:

• Отлично дизайн пластиковой формы ;

высокоточное оборудование для обработки пластмасс;

опытные рабочие и хорошая команда управления.

Случай 1

Задача: этот кухонный прибор имеет высокую точность

Изделие над изображением представляет собой пятиходное соединение водопровода, которое используется для плесень бытовой техники , структура детали сложна, и допуск высокой точности в виду того что потребность соединяет с другими трубами.

Решения:

1. Четыре цилиндра для управления ползунками

В этих пластиковых соединениях много подрезов, и мы видим, что отверстия расположены в разных направлениях, отверстия необходимо формовать ползунками, ползунками с четырьмя сердечниками и наклонным ползунком со стороны полости, эти ползунки нужно открывать по очереди, Поэтому дизайнеры HanKing Mold использовали четыре цилиндра для управления ползунками.

Между тем пластиковая соединительная часть водопровода имеет толстую стенку и глубокие ребра, существует очень большой риск деформации и метки сопротивления, дизайнеры Hanking Mold приняли вторичные ползунки, то есть для того же ползунка, сначала отпустите часть ползунка, а затем отпустите другие ползунки.

Используется так много слайдеров, что увеличивает время производственного цикла, а это означает, что время, необходимое для завершения производства, увеличивается. Для того чтобы разрешить эту проблему, повысить эффективность продукции и уменьшить одиночную цену производства, прессформа Ханкинг приняла оптимальную охлаждая конструкцию для каждого слайдера для того чтобы сократить время цикла.

Результаты:

Жизненный цикл этих литьевых форм достигает 1 миллиона, после того, как пресс-форма была доставлена европейским клиентам, Производственный процесс был очень плавным, и клиенты были особенно довольны. До сих пор, клиенты все еще сотрудничают с прессформой Ханкинг, потому что наши качество и возможность дизайна выигрывали доверие и выбор клиентов.

Отчет о ходе производства пластиковых форм HanKing Mold

Отчет о ходе производства пластиковых форм

• Отправлять отчет о ходе работы пресс-формы с фотографиями каждую неделю;

Каждый компонент измеряется CMM перед следующим процессом;

Все электроды оснащены прецизионным креплением;

Полная реализация ERP-системы

p>

Пример 2 литья бытовой техники

Справочная информация:

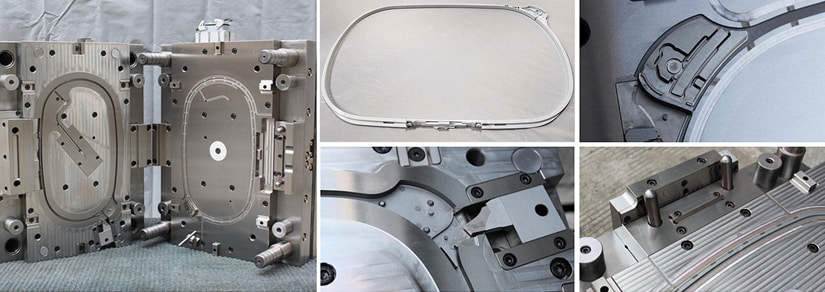

Изделие над картинкой представляет собой очень известную пластиковую рамку для панели бытовой швейной машины. Из-за нашего выдающегося качества пресс-формы клиенты выбирают нас, чтобы сделать свои пластиковые формы для литья под давлением для каждого нового продукта. Материал этого пластикового каркаса-нейлон с высоким содержанием стекловолокна до 50%. Эта пластиковая рама имеет некоторую поверхность внешнего вида, а другая часть-поверхность сборки. В детали, связанной с основным оборудованием, много отверстий, которые можно закрепить крючком.

Задача: хороший внешний вид без ущерба для функции сборки

Из-за многих дефектов нейлона, армированного стекловолокном, легко вызвать плохой внешний вид поверхности, включая ожог, воздействие стекловолокна, вспышка, цветение поверхности, шелковый след, Spark и т. д. Заказчик требует, чтобы производимые изделия имели хороший внешний вид без ущерба для функции сборки.

Решения:

1. Разумное положение и форма ворот

Мы должны избегать этих дефектов для клиентов при проектировании пресс-форм, разумное положение ворот и форма являются первой работой для дизайнеров. Ворота не должны быть установлены на поверхности продукта, мы также должны избегать площадь монтажных отверстий, эти отверстия были формованные из ползунков и вставок.

Эта пластиковая рама не небольшого размера, большие продукты необходимо выбрасывать с большой мощностью, дизайнерам необходимо тщательно планировать размер и количество выталкивающих штифтов, и все выталкивающие штифты должны избегать охлаждения каналов. Требуется достаточная прочность, чтобы выталкивать продукт, не мешая охлаждающей трубке и не повреждая внешний вид. В результате, прессформа HanKing сделала идеальную качественную прессформу впрыски.

международная стандартная сталь и компоненты широко используются в процессе производства пластиковых форм HanKing Mold
